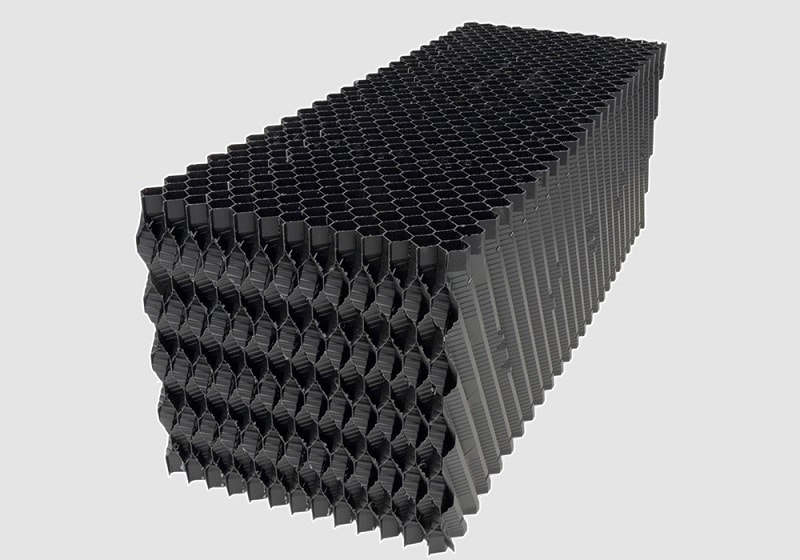

قیمت پکینگ برج خنک کننده

متن مقاله :

قیمت پکینگ برج خنک کننده، تابع کیفیت مواد اولیه، ضخامت و کیفیت پروسه تولید می‌ باشد. کیفیت تمام مواد خام پلیمری یکسان نیست و مواد خام به کار رفته در تولید پکینگ برج خنک کننده باید استانداردهای مشخص شده در مقاله STD-136را رعایت کند. مواد پلیمری با توجه به نسبت ترکیبات شیمیایی انواع بسیار مختلفی و کاربردهای بسیار متنوع دارند. استاندارد STD – 136 مینیمم کیفیت مورد نیاز مواد خام به کار رفته در تولید پکینگ برج خنک کن را بر اساس تست‌ ها و بررسی‌ های واقعی و کاربردی در برج خنک کن اعلام نموده است.

پارامترهای موثر بر قیمت پکینگ برج خنک کننده

همانطور که اشاره شد با توجه به نسبت ترکیبات شیمیایی به کار رفته، پلیمر خواص متفاوتی خواهد داشت. اضافه نمودن پلستیسایزر، اصلاح کننده حرارت، بازدارنده‌ های یو وی (UV) و ترکیبات دیگر که موجب ویژگی‌ های متفاوتی می‌ شود و بروی خواص مکانیکی پلیمر اثرگذار است. می‌ توان با پلیمر بسیار ارزان ورق‌ های پکینگ را فرم داد و قیمت پکینگ کولینگ تاور را بسیار پایین آورد، ولی این پکینگ مقاومت و عمر کمی دارد و به سرعت از بین خواهد رفت و نیاز به جایگزین خواهد داشت که بر خلاف هزینه‌ های اولیه پایین در حقیقت هزینه زیادی را در نهایت به مصرف کننده تحمیل خواهد کرد.

قیمت پکینگ کولینگ تاور

برای استفاده در برج خنک کننده، دمای خمش، مقاومت یو وی (UV)، مقاومت در برابر ضربه و قابلیت اشتعال مواد پلیمیری از جمله پارامترهای مهم می‌ باشند. توانایی پکینگ در تحمل دمای آب در داخل کولینگ تاور همان دمای خمش پلیمر می‌ باشد که از خواص مکانیکی پلیمر است. همچنین توانایی پکینگ جهت مقاومت در برابر ترد و شکننده شدن همان خاصیت مقاومت در برابر ضربه و مدول انعطاف پذیری می‌ باشد.

بررسی تمام مقوله‌ ها نیاز به نوشتن یک کتاب دارد که از بحث اصلی خارج خواهد شد. بنابراین نیاز است حداقل خواص لازم برای پلیمر خام مورد استفاده مشخص شود تا ویژگی‌ های پکینگ را تامین نماید و پکینگ ساخته شده باید تمام استانداردهای اشاره شده در مقاله STD-136 را دارا باشد که جهت بررسی و آنالیز این استانداردها نیاز به تست آن در آزمایشگاه است. مواد افزوده شده به پلمیر خام و پروسه آن به روی هزینه تمام شده و قیمت پکینگ برج خنک کننده تأثیرگذار است.

یکی دیگر از پارامترهای موثر بر قیمت پکینگ برج خنک کننده، صخامت ورق‌ های به کار رفته در پکینگ می‌ باشد. این ضخامت وابسته به گام (فاصله ورق‌ های پکینگ برج خنک کن) است که هر چه فاصله ورق‌ ها بیشتر باشد، نیاز به ورق با ضخامت بالاتر است تا استحکام بلوک پکینگ تأمین گردد. پروسه ساخت پکینگ نیز بروی قیمت تأثیرگذار است. در هنگام فرمینگ ورق‌ ها باید حرارت به صورت یکنواخت و صحیح اعمال شود و تمام قسمت‌ های پکینگ فرم بگیرد.

چسب مورد استفاده نیز حائز اهمیت است که باید ورق‌ ها را به خوبی به یکدیگر پیوند بزند. این برداشت اشتباهی است که رنگ ورق پکینگ برج خنک کننده بروی قیمت آن اثرگذار است و تنها ترکیبات به کار رفته در ماده اولیه حائز اهمیت است. هر چه تراکم ورق‌ های پکینگ بیشتر باشد وزن پکینگ بالاتر رفته و در نتیجه قیمت پکینگ برج خنک کن نیز بالاتر می‌رود. بلوک پکینگ با گام 12 از بلوک پکینگ با گام 19 در اندازه یکسان قیمت بالاتر و همینطور سطح بیشتری خواهد داشت.

منبع: شرکت بادران تهویه صنعت (طراحی، مهندسی و ساخت انواع برج خنک کننده و تجهیزات تهویه مطبوع)

برچسب ها :

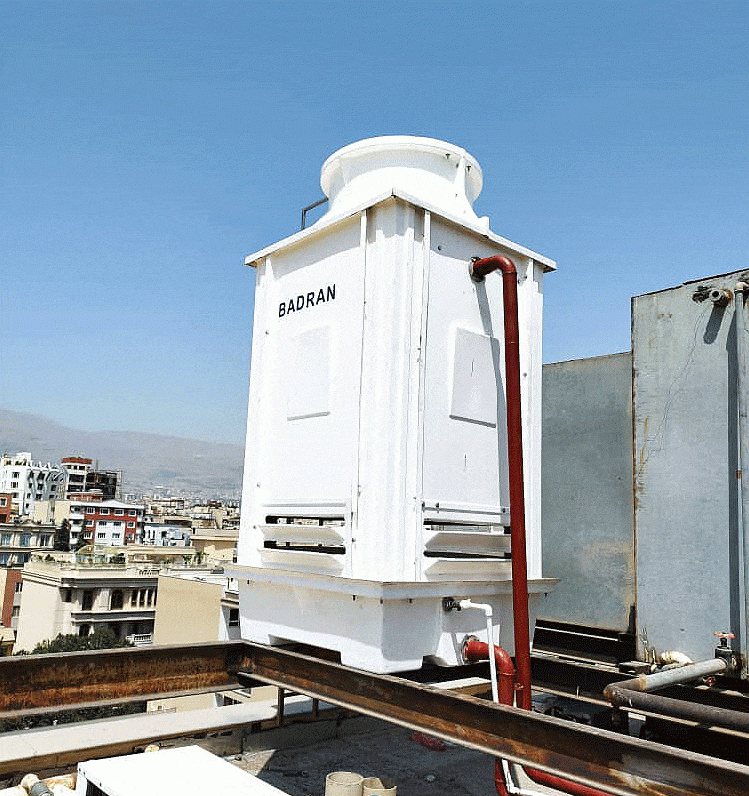

چه کولینگ تاوری مناسب برج های مسکونی است

متن مقاله :

چه کولینگ تاوری مناسب برج های مسکونی است
هنگام طراحی یک ساختمان بلند مسکونی، چندین انتخاب مختلف برای سیستم تهویه مطبوع آن وجود دارد. تهویه مطبوع در ساختمان به طور دقیق عبارت است از فن‌آوری رساندن شرایط دمای داخل ساختمان به شرایط استاندارد یا آسایش مطلوب. این شرایط می‌تواند شامل کیفیت هوا، دما، رطوبت و فشار باشد. طراحی سیستم تهویه مطبوع را مهندس مکانیک با استفاده از اصول ترمودینامیک، مکانیک سیالات و اصول انتقال حرارت انجام می‌دهد.

برج های خنک کننده خانگی در دو نوع مکعبی و مخروطی موجود می باشند. برج های مخروطی و گرد بیشتر برای مصارف خانگی رایج هستند و هزینه کمتری دارند. از طرفی در صورت وجود نقص در برج های خنک کننده مخروطی مانند خرابی قطعات یا رسوب، باید کل بدنه برج باز شود.


برج خنک کننده مسکونی چیست؟

برج خنک کننده یک مبدل حرارتی تخصصی می باشد که در آن هوا و آب به منظور کاهش دمای آب در تماس مستقیم با یکدیگر قرار می گیرند. در زمان انجام این عمل، حجم کمی از آب تبخیر می شود و دمای آب در حال گردش در برج را کاهش می دهد.

برج های خنک کننده خانگی چگونه کار می کنند؟

کولینگ تاورها از اصل خنک کننده تبخیری برای خنک کردن جریان مداوم آب استفاده می کنند. برج های خنک کننده، محفظه های بزرگی هستند که برای به حداکثر رساندن تبخیر آب طراحی شده اند. برای انجام این کار، این برج ها حاوی موادی هستند که معمولاً ورق های پلاستیکی PVC بوده و سطح وسیعی را برای تبخیر آب ایجاد می نمایند.

کولینگ تاور برج های مسکونی، دستگاهی است که در ساختمان های مسکونی آب گرم با دمای حدود 40 درجه سانتیگراد را به دمای حدود 30 درجه سانتیگراد خنک می‌کند. در برخی از واحدهای مسکونی و اداری جهت خنک کردن هوا در تابستان از چیلر و برج خنک کن استفاده می‌ شود.

در سیستم‌ های خنک‌ کننده خانگی، برج خنک کن جهت خنک ‌سازی چیلر به کاربرده می شود و عملکرد مداوم چیلر را با دفع گرما امکانپذیر می سازد.

مزایای برج خنک کننده خانگی

• مونتاژ آسان و سریع
• مقاوم در برابر خوردگی و شرایط محیطی و باد و اشعه UV
• تعمیر و نگهداری آسان و کم
• کم مصرف
• آلودگی صوتی تولید نمی کند
• حجم و جایگذاری کم

موارد کاربرد برج خنک کننده خانگی
برج های خنک کننده خانگی به شکل و مقیاس برج های خنک کننده صنعتی استفاده نمی شوند، بلکه بیشتر برای چیلرهای آب سرد مورد استفاده قرار می گیرند.
چیلرها، از سیستم های تهویه مطبوع هستند که انواع مختلفی داشته و به روش های متفاوت بر اساس فرآیندهای ترمودینامیکی و با کمک تغییر فاز یک مبرد، دمای آب را برای بازگشت به چرخه فعالیت کاهش می دهند.

برای چیلرها دو نوع کلی تعریف می شود: چیلر آب سرد و چیلر هوای سرد.

چیلر هوای خنک یک نوع سیستم تهویه به نسبت مستقل می باشد که بدون هیچ ابزار کمکی، کار خود را انجام می دهد. در قسمت کندانسور این چیلر، فقط هوای اطراف برای سرمایش مورد استفاده قرار می گیرد. برعکس در چیلرهای آب سرد باید برج خنک کننده برای خنک کردن قسمت کندانسور چیلر وجود داشته باشد. زیرا کندانسور این چیلر با آب کار می کند.

این برج خنک کننده وظیفه خنک سازی و کاهش دمای آب داخل چیلر را بر عهده دارد. در واقع در این چیلرها علاوه بر مدار بین اجزای مختلف مانند کندانسور و بقیه قطعات، چرخه دیگری مستقل از مدار اصلی بین کندانسور و برج خنک کننده انجام می شود. به این ترتیب چیلر آب سرد بدون برج خنک کننده نمی تواند کار کند.

مواد مورد استفاده در برج خنک کننده خانگی
در برج های خنک کننده خانگی از مواد مختلفی مانند بتن، چوب، گالوانیزه و فایبرگلاس استفاده می کنند. فایبرگلاس یا پلیمر مقاوم در برابر الیاف یک ماده کامپوزیتی است که از الیاف شیشه و رزین‌ها و چسب‌های پلیمری ساخته می‌شود. مواد فایبرگلاس برای ساخت برج های خنک کننده خانگی بهترین گزینه قابل استفاده می باشد.

انتخاب برج خنک کننده خانگی
برای انتخاب سیستم تهویه مطبوع مناسب در برج های مسکونی، گزینه ‌های زیادی وجود دارد. یک نوع از سیستم های مورد استفاده شامل چیلر و برج خنک‌کننده است. چیلر با عملیات مکانیکی گرمای ساختمان را دریافت و به آب در حال جریان در کولینگ تاور منتقل می‌ کند و برج خنک کن با تبخیر آب گرما را به اتمسفر انتقال می‌ دهد.
سیستم تهویه و خنک کننده ساختمان مسکونی شامل برج خنک کننده (دفع حرارت)، دیگ بخار (افزودن گرما) و لوله کشی برای انتقال آب است. سیستم واحد شامل کمپرسور، شیر معکوس، شیر مخلوط، کویل، مبدل حرارتی و فن است.

عوامل موثر در انتخاب یک برج خنک کننده خانگی مناسب
برج های خنک کننده خانگی برای مصارف خانگی تولید می شوند، اما در این مورد معیارهای طراحی وجود دارند که در نهایت منجر به تولید انواع مختلفی از برج خنک کننده می شود. هر یک از این معیارها باعث می شوند تا یک برج خنک کننده خانگی برای یک منطقه خاص با آب و هوای خاص مناسب تر باشد. بنابراین، قبل از تهیه یک کولینگ تاور خانگی که پاسخگوی نیاز مصرف کنندگان باشد، باید موارد زیر را در نظر گرفت.

دمای مرطوب و دمای خشک محیط که توسط ایستگاه های هواشناسی هر منطقه مشخص می شود، یکی از پارامترهای اساسی و مهم برای طراحی برج های خنک کننده می باشد. اساس کار این پارامتر در طراحی برج خنک کننده حداکثر یا حداکثر دمای مرطوب است.

به طور کلی عوامل موثر در انتخاب کولینگ تاور برج های مسکونی شامل موارد زیر می باشند:

• رطوبت کلی محیط
• بالاتر از سطح دریا
• دمای آب ورودی
• دمای آب خروجی
• جریان آب ورودی به برج خنک کننده
• سختی آب
• میزان گرد و غبار و خاک موجود در هوای منطقه

انواع کولینگ تاور برج های مسکونی بر اساس شکل ظاهری
برج های خنک کننده خانگی در دو نوع مکعبی و مخروطی موجود می باشند. برج های مخروطی و گرد بیشتر برای مصارف خانگی رایج هستند و هزینه کمتری دارند. از طرف دیگر در صورت وجود نقص فنی در برج های خنک کننده مخروطی مثل خرابی قطعات یا تشکیل رسوبات، باید کل بدنه برج باز شود. زیرا رسوبات مذکور در پایین برج از انتقال حرارت از آب به هوا جلوگیری کرده و بر بازدهی برج تاثیر می گذارند، اما برج های مکعبی آسان تر تعمیر شده و زمان کمتری را برای تعمیر نیاز دارند.

انواع کولینگ تاور برج های مسکونی بر اساس تنوع عملکرد
برج خنک کننده مسکونی از نظر مدار شامل سه نوع مدار بسته، مدار باز و هیبریدی هستند.

برج های خنک کننده مدار باز بر اساس تماس مستقیم بین آب و هوا و تبخیر عمل می کنند. به این ترتیب، در ابتدا آب توسط یک پمپ به بالای برج هدایت شده و سپس از طریق نازل های بالای برج به داخل آن پاشیده می شود. در ادامه هوای پایین برج به سمت بالا کشیده شده، سپس بخشی از آب تبخیر می گرددد. از آنجا که فرآیند تبخیر آب یک فرآیند گرماگیر است، دمای آب کاهش می یابد.

با این حال، در داخل برج های خنک کننده مداربسته از کویل استفاده می کنند که این موضوع باعث می شود که به تماس مستقیم آب و هوا متکی نباشند. از آنجایی که آب در این برج ها به طور مستقیم با هوا تماس نمی گیرد، احتمال ورود گرد و غبار و ناخالصی ها به داخل برج کاهش بیابد. در نتیجه همه این موارد، نگهداری از این برج ها آسان تر و کم هزینه تر خواهد بود.

برج خنک کننده هیبریدی نیز ترکیبی از برج های مدار باز و بسته است. در قسمت بالای برج، بخش خشک و در قسمت پایین آن، بخش مرطوب قرار گرفته است. استفاده از برج خنک کن هیبریدی، تبخیر و اتلاف آب و همچنین مصرف برق را کاهش می‌دهد. این نوع برج‌های خنک کن به جهت طراحی، دارای ارتفاع بلندی بوده و از سیستم لوله کشی دقیق برخوردار می‌ باشند.

سخن پایانی
استفاده از چیلر و برج خنک کننده در ساختمان‌ های مسکونی و اداری بلند مرتبه در مناطق نیمه خشک، هم از نظر مصرف انرژی، آب و هزینه بسیار مقرون به صرفه می‌ باشد.

برچسب ها :

روش های محافظت از برج خنک کننده در زمستان

متن مقاله :

روش های محافظت از برج خنک کننده در زمستان

نگهداری برج خنک کننده در زمستان برای واحد هایی که در مناطق سردسیر مورد استفاده قرار می گیرند یا واحد هایی که در زمستان به فعالیت خود ادامه می دهند، دارای اصول مهمی می باشد که باید در مورد آنها رعایت شود. در هنگام استفاده از کولینگ تاور اگر دمای مرطوب محیط به مدت 24 ساعت کمتر از صفر درجه سانتیگراد باشد، در این صورت ما این حالت را ”شرایط یخ زدگی پایدار” می نامیم. تجربه نشان داده است که برج های خنک کن را می توان تا دمای منفی 15 درجه سانتیگراد با موفقیت مورد استفاده قرار داد. در ادامه این مقاله قصد داریم تا به بررسی نکات مهم برای نگهداری برج خنک کننده در زمستان بپردازیم.

اصول نگهداری برج خنک کننده در زمستان



با توجه به اینکه طراحی برج خنک کننده بر اساس شرایط گرمای تابستان صورت می گیرد پس این انتخاب برای عملکرد در زمستان بسیار بیشتر از ظرفیت مورد نیاز است. با این اوصاف برج های خنک کننده به خوبی در سراسر دنیا در دمای بسیار پایین به کار گرفته شده اند، ولی لازم است نکات مهمی مد نظر باشد که به بررسی آن می پردازیم.

• هرگز برج خنک کننده را بدون بار حرارتی راه اندازی نکنید. زیرا بدون بار حرارتی آب به سرعت یخ می زند.
• هر گاه نیاز بود از بای پس برای بالا بردن دمای آب استفاده کنید. اگر دمای آب بسیار پایین رفت برای جلوگیری از یخ زدن آب برج خنک کن با استفاده از طراحی بای پس، به سرعت آب گرم را مستقیم به تشت برج خنک کننده وارد کنید. می توان جهت کنترل اتوماتیک از سنسور دما و شیر برقی استفاده نمود.
• در هنگامی که فرآیند یخ زدن آب و پکینگ برج خنک کننده آغاز شود، باید ابتدا فن برج خنک کننده را خاموش کرد تا دمای آب خروج بالا برود. اگر خاموش کردن فن کارساز نشد، باید برای مدت محدود و تحت نظارت فن را به صورت برعکس راه اندازی کرد تا با راندن هوای گرم به سمت پایین یخ های ایجاد شده در قسمت پکینگ برج خنک کن، لوور برج خنک کننده و تشت برج خنک کننده را از بین ببرد.
• برای نگهداری از برج خنک کن در زمستان می توان از تشت خشک در برج خنک کن استفاده کرد؛ به این معنی که با قراردادن تانک ذخیره برای آب برج خنک کننده می توان تمام آب کولینگ تاور را با گرانش به تانک منتقل کرد.
• برای نگهداری برج خنک کن در زمستان در شرایط یخ زدگی پایدار نباید دستگاه به مدت چند روز و بدون نظارت زیر بار برود، نظارت مداوم از جمله نکات مهم نگهداری کولینگ تاور در زمستان می باشد.

راه های جلوگیری از یخ زدگی برج خنک کننده در زمستان



• کنترل دبی هوای ورودی

کنترل میزان دبی هوای ورودی ابزار با ارزشی برای کنترل میزان یخ زدگی در برج خنک کننده است. بوسیله این ابزار می توان در زمستان میزان هوای سرد وارد شده به برج خنک کن را کاهش داد.

• کنترل دبی آب ورودی

در برج های خنک کننده ای که جهت فعالیت در زمستان طراحی می شوند، سیستم توزیع آب باید طوری طراحی شود که امکان تغییر و تمرکز پاشش آب به کناره ها را داشته باشد.

نکات قابل توجه در زمان فعالیت برج خنک کننده در زمستان

اگر قرار باشد برج خنک کننده در زمستان (بخصوص در دمای زیر صفر) نیز به فعالیت خود ادامه دهد باید به نکات زیر دقت شود. ابتدا باید تمام لوله ها، شیرها، تشت زیرین و کلیه قسمت هایی که در معرض هوای سرد قرار دارند تخلیه شوند تا از یخ زدن آنها در هوای سرد و زمانی که دستگاه خاموش است، جلوگیری شود. سپس نکات زیر رعایت شود.

1. گردش باز آب در برج خنک کننده

اگر قرار است برج خنک کن در دمای زیر صفر کار کند، باید با یک روش کنترل ظرفیت دمای آب خروجی از برج را بالاتر از نقطه صفر قرار داد. همچنین بازرسی منظم عملکرد دستگاه، حائز اهمیت است. برای به حداقل رساندن امکان یخ زدگی در برج های با بادزن مکشی سانتریفوژ، باید از دامپرهای کنترل ظرفیت استفاده شود.

2. گردش بسته آب در یک سردکننده تبخیری مدار بسته

در این نوع برج های خنک کن، با گرم نگه داشتن مایع مبدل حرارتی می توان در برابر هوای سرد از سیستم محافظت کرد.

روش های گرم نگهداشتن مایعمبدل حرارتی برج خنک کننده

• روش اول و بهترین روش استفاده از مایع ضد یخ است. به شرطی که وجود این مایع خللی در عملکرد برج ایجاد نکند.
• روش دوم گرم نگه داشتن مایع مبدل حرارتی به هر نحو است، اما باید حتما در مورد مقدار این حرارت با کارخانه سازنده برج خنک کننده مشورت نمایید.

عایق کاری تمام سیستم لوله کشی ورودی و خروجی برج خنک کننده از موارد مهم دیگر نگهداری از این نوع سیستم است. همچنین نصب یک لوله تخلیه آب اضطراری در مواقعی که دمای هوا زیر صفر است و برق دستگاه قطع می شود، ضروری است.

3. آب تشت در برج خنک کن یا خنک کننده تبخیری مدار بسته

حفاظت از آب درون تشت زیرین برج خنک کننده مدار بسته در مقابل سرما و یخ زدگی بسیار مهم است. بهترین روش محافظت از آن استفاده از یک مخزن آب گرم کمکی در یک فضای گرم است. معمول ترین روش گرم کردن آب درون این تشت استفاده از گرمکن الکتریکی، کویل های بخار و آب داغ غوطه ور در آب تشت می باشد.

جمع بندی

در برج های خنک کننده جریان مخالف یخ زدگی در نواحی پر قدرت سازه برج خنک کن اتفاق می افتد و یخ زدایی آن مشکل تر است، اما در برج های خنک کننده جریان متقاطع آب از لبه ی مستعد یخ زدگی عبور می کند و احتمال یخ زدگی پایین است. در نهایت بر عهده کاربر کولینگ تاور است تا با استفاده از همه یا هر یک از روش های اعلام شده از بروز یخ زدگی در برج خنک کننده جلوگیری نماید و عملکرد برج خنک کننده در زمستان را تضمین نماید.

منبع: شرکت بادران تهویه صنعت (طراحی، مهندسی و ساخت انواع برج خنک کننده و تجهیزات تهویه مطبوع)

برچسب ها :

برج خنک کننده مدار باز مکعبی (CS)

توضیحات محصول :

برج خنک کننده مدار باز سری CS

برج خنک کننده مدار باز مکعبی (CS)، برج خنک کننده مکعبی فایبرگلاس است که در آن آب از طریق نازل‌های ورودی، بروی پکینگ‌ها پاشیده شده و همزمان هوا به وسیله پروانه که در بالای برج قرار دارد به سمت بالا مکش می‌شود.

در کولینگ تاور سری CS مسیر جریان آب و هوا در خلاف جهت یکدیگر است و بر این اساس جز طبقه بندی برج خنک کننده جریان مخالف می‌باشد. همچنین در قسمت بالای نازل‌ها، قطره‌گیر وجود دارد که از پرتاب آب به خارج از دستگاه برج خنک کننده جلوگیری می‌نماید.
