کاربرد محصول : شبکه توزیع، کشاورزی، تصفیه خانه آب، انتقال آب، کاربردهای صنعتی،
نوع سيال: فاضلاب، آب آشامیدنی، آب دریا، آب خام،
جنس بدنه: انواع فولاد ها، آلومینیوم برنز، انواع استنلس استيل، انواع چدن داکتيل، نیکل آلومنیوم برنز،
جنس ديسک: استیل، انواع فولاد ها، انواع چدن داکتیل، نیکل آلومنیوم برنز،
جنس لاستیک : EPDM، NBR،
درجه حرارت : °C Up to 70
سايز : mm 1000 - 100
فشار : bar 16 - 6
قيمت:


توضيحات :

طراحی شیر مطابق با استاندارد : (DIN EN 593 (DIN 3354
ابعاد فلنج ها مطابق با استاندارد: (DIN EN 1092 - 2 (DIN 2501
فلنج تا فلنج شیر مطابق با استاندارد: (DIN EN 558 – 1 series 14 (DIN 3202 – F4

مشخصات شیر :
یاتاقان بندی خارج از مرکز پروانه در بدنه، مناسب بودن شکل و فرم پروانه برای عبور جریان، رینگ آببندی یکپارچه، آببندی از هر دو جهت قابلیت تعویض و تنظیم لاستیک آببندی در حالتی که شیر بسته است. در اثر گردش پروانه در جهت حرکت عقربه های ساعت به مقدار 90 درجه سانتی گراد شیر بسته می شود.

طراحی شیرهای پروانه ای فلنج دار به صورت دوبار خارج از مرکز (double eccentric) می باشد.

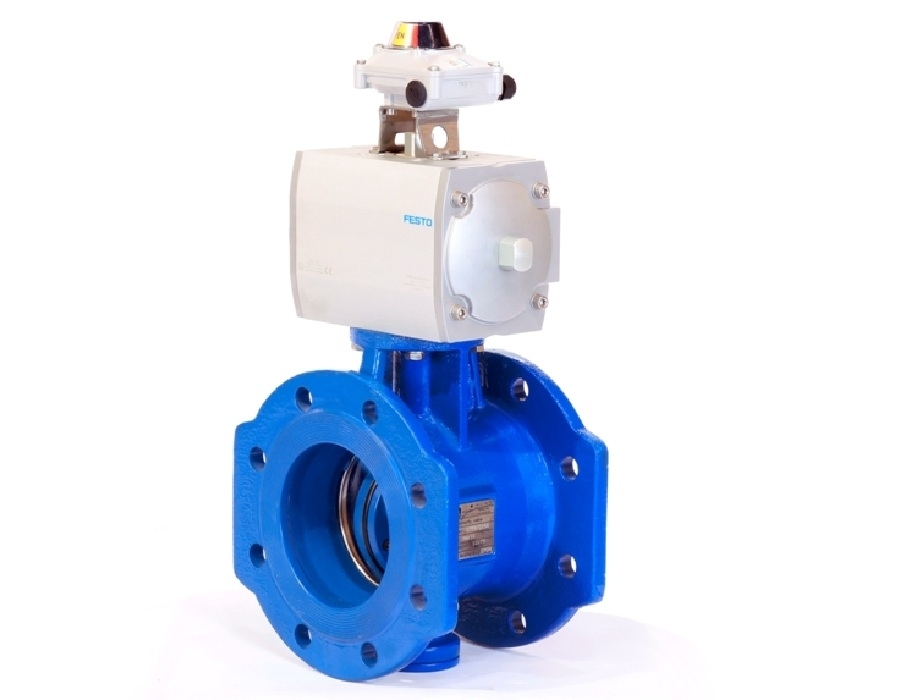

محرک شیر از نوع پنوماتیک بوده که برای مجموعه هایی که مجهز به سیستم باد هستند بسیار مناسب است.

پوشش رنگ:
کلیه قطعات چدنی توسط رنگ اپوکسی پودری آبی (RAL5015) یا (RAL5005 ) بروش الکترواستاتیکی پوشش داده میشوند.

گستره کاربرد: مورد استفاده برای سیالاتی چون آب خام، آب آشامیدنی، گاز و هوا تا دمای 70 درجه سانتی گراد میباشد.

توجه : لاستیک NBR برای دمای تا 70  درجه سانتیگراد و لاستیک EPDM برای دمای تا 120  درجه سانتیگراد قابل استفاده است . سایر مواد نیز بر اساس سفارش تامین می شود.

* لطفا جهت کسب اطلاعات بیشتر و سفارش محصول با واحد مهندسی فروش شرکت کارون خوزستان تماس حاصل فرمایید.
